N2ベースガス軟窒化炉 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
N2
BASE GAS SOFTNITRIDING FURNACE |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 特徴 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. 変成炉ガス等を用いない為、省資源 となります。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2. 変成炉等が不要の為、ランニング コストが下がります。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3. 窒化速度が速くなります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4. 変成炉ガス等を用いない為、 スーティングしません。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5. 冷却チャンバーを用いて冷却する為 仕上りが光輝で、機械的性質も 満足します。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 原理 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 用途 | 2NH3 ⇔ 2[N] + 6H → N2 + 3H2 …1 | 1式で出来たH2がCO2と反応し COを作り、COが分解して[C]を 作ります。従って1式の[N]と、 3式の[C]が軟窒化を行います。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
本炉はあくまでも光輝を目的としている 為に、光輝焼戻、焼鈍しにも利用でき ます。 |
CO2 + H2 ⇔ CO + H2O …2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2[C] + CO2 | ・・ | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 軟窒化原理による実験データ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* 以上の結果から、N2 : NH3 : CO2 の割合は 55 : 45 : 5% が 基本であることが判明します。 また、従来のRXガスを用いたものより、軟窒化が早いことも 判断できます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 組立図及び外観図 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 主なる仕様 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
熱源 | ガス焚シングルエンドラジアントチューブバーナー 電熱の場合:ラジアントチューブヒーター (ご希望によりどちらでもできます。) |
2. 冷却室 | 炉殻 水冷ジャケット方式 冷却ファン シロッコファン 真空ポンプ、扉、移動、N2ガス方式は パージ室と同じ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
供給ガス圧力 | 1000mmAq(常用)N2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
雰囲気ガス | N2 + NH3 + CO2 | 3. 炉本体 | 断熱 セラミックファイバー特殊仕様 移動 スネークチェン方式 炉内ファン 特殊インペラ- 2台 バーナ シングルエンドラジアントチューブバーナー (電熱の場合)ラジアントチューブヒーター 扉 エアーシリンダー、ローラーチェーン方式 排気用触媒バーナー N2、CO2、NH3用流量計 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
真空ポンプ | パージ室、冷却室は真空パージ、及びN2を 入れる。(真空パージはタイマー、真空計、 O2酸素計でコントロール。) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用温度 | 575℃±5℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
搬送方法 | チェーンプッシャー式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
標準処理量 | 500kg/バッチ (GROSS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
構成 | 4. 自動制御装置 | シーケンサによる配線 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. パージ室 | 扉 エキセントリック式ドア機構 (エアーシリンダ開閉) 移動 スネークチェン方式 真空ポンプ 真空計 約1torr N2ガス流量計 |
5. 安全機構取付 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* 工場内のレイアウトにより、ストレートスルータイプ構造も 製作できます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 処理フローチャート | V.P. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
パージ室 | 軟窒化炉 | 冷却室 | 出炉 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
C02 | NH3 | N2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

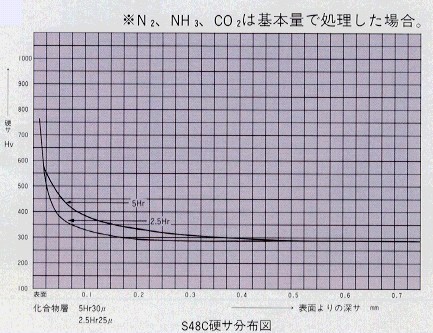

● 実測データ |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
、 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
